液位計產品概述

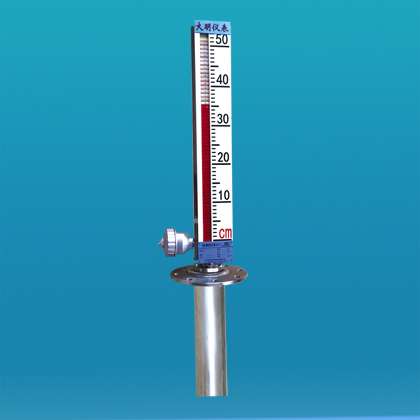

頂裝式帶護管型磁翻板液位計，護管即起到了導向作用，同時又可保護浮子、導桿不受進料攪拌等影響，適用于進料波動大或伴有攪拌的工況下。
液位計技術指標
測量范圍：300~6000mm，超過6000mm可采用分段制造；
測量精度：±10mm；
工作壓力：-0.1~1.6Mpa；
工作溫度：-40~420℃；
介質密度：＞0.5g/cm3
過程連接：法蘭DN80~DN150其他標準請在訂貨時注明；
接液材質：304，316L
液位計參數可選項
接液材質（304,316L可選）
公稱壓力Mpa
遠傳變送器任選
磁性開關任選
介質密度
溫度
測量范圍
連接法蘭標準
液位計可選配件
磁翻板液位計可以通過翻板的顯示，清楚的顯示容器內的液位高度。同時，通過以下選配件的組合安裝，實現液位的遠程監視和控制。
指示器：可現場直接、清晰的顯示容器內的液位高度。
塑鋼指示器
鋁合金指示器
不銹鋼指示器
電子雙色指示器 可選
遠傳變送器：可實現液位測量信號的遠距離傳輸。
指示器內置式遠傳
常規不銹鋼遠傳
防爆遠傳
磁致伸縮變送器可選
磁性開關：用于檢測液位的某些限定店，以磁保持開關信號的方式，提供報警或控制功能。
塑殼磁性開關（帶現場指示）
不銹鋼磁性開關
不銹鋼防爆磁性開關
防爆接線盒式磁性開關 可選
《一》磁翻板使用說明：
1. 開箱檢查儀表的型號與選購的型號是否一致，法蘭尺寸及中心距離是否與現場尺寸一致。
2. 液位計安裝需垂直，以保證磁性浮子在主導管內上下運動自如。
3. 液位計與容器之間應裝有閥門，以便清洗和檢修時切斷物料。
4. 液位計筒體周圍不容許有磁體靠近，否則會影響液位計正常工作。
5. 液位計出廠時一般不保溫，但可根據用戶需求代為保溫。如用戶自行采用伴熱管道時，需選用非導磁材料。
6. 為防止運輸途中磁性浮子在主導管內高速滑動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在下引液管處，用戶在安裝前應先抽出卡絲方能安裝。
7. 1）UPVC、鋁面板液位計安裝完畢后，需用磁鋼進行校正，對磁翻板導引一下，使零位以上顯示白色。
2）磁敏電子雙色液位計如出現只亮一段，或者只顯示一種顏色，是因電壓過低造成，建議更換使用DC24V 2A電源。
8. 液位計投入運行時，應先打開引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩流入，避免液體介質帶著浮子急速上升，造成磁性翻柱翻轉失靈或翻亂(若遇此現象，可用磁鋼重新校正).
9. 如需更換浮子時，應注意重端磁性一端向上，不能倒裝!
10. 液位計筒體內不應有固定雜質進入，以免對浮子造成卡阻。根據介質情況，可定期清洗主導管，清除罐內沉積物雜質。
校準說明：
翻板指示器的校準 所有液位計在出廠之前均進行嚴格的校準，出廠時以下法蘭中心線為零點，以上法蘭中心線為滿度，兩法蘭中心距為儀表的使用范圍。用戶如發現進液后標尺和零位與實際有位差，可松開喉箍，移動翻板的位置，調節翻板(標尺)的位置正好對應實際的液位值。 如果發現指示器翻板排列雜亂無章，可在安裝前用隨貨磁鐵對準翻板自上而下移動，使翻柱排列整齊。 當翻柱排列整齊并且浮子以下為紅色而以上為白色時，說明校準完整，可進水或移動浮子觀察翻柱的變化。
《二》遠傳變送器輸出值的校準
1.按照傳感器接線圖接線，注意24伏的正負；
2、本安防爆
防爆結構適用于有爆炸危險的 環境場合。
a帶本安防爆，上、下限開關輸出型?
防爆開關由于干簧開關和帶繼電 器觸點的安全柵組成，可向用戶直接 提供一對常開或常閉觸點。如用戶需 更多觸點可特殊設計訂貨。接線見 圖六
圖六
b帶本安防爆遠傳型
適合使用于II類電氣設備（工廠 用）、C級氣體，最高表面溫度組別T4 （135℃）。
接線見圖七。
c使用注意事項?
1）變送器外殼設有外接地，用戶使用時必須可靠接地。
2）安全柵的使用應遵守有關使用說明內容。
3）變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5 mm2，電纜允許分布電容為0.8uF。
3.緩慢進水，使翻板正好翻到標尺的零位(或用戶事先設定好的位置),調節零位電位器，使電流輸出為4mA；
4.緩慢進水，使翻柱正好翻到標尺的滿度(或用戶事先設定好的位置),調節滿度電位器，使電流輸出正好為20mA； 4.重復以上步驟，直到輸出準確為止。一般出廠均為已調整過，用戶無需再調。如需調節，一般調節2至3遍即可。?
?《三》電子雙色型顯示器供電系統 電熱管接線盒 顯示器為雙電源獨立供電，請務必使用產品配套的電源適配器。
《四》 電加熱供電系統
電熱管接線盒 導熱油加注方法：從電加熱層側面接管孔加注導熱油至安全線，不得低于或超過安全線。
| UHZ磁翻板液位計選型 | ||||||||||||
| 側裝式 | 安裝方式 | |||||||||||
| 頂裝式 | ||||||||||||
| 頂裝側顯式 | ||||||||||||
| 304（標配UPVC顯示器，100℃以上配鋁合金顯示器） | 主體材質 | |||||||||||
| 316L（標配UPVC顯示器，100℃以上配鋁合金顯示器） | ||||||||||||
| 塑料防腐型 （3.UPVC 3a.ABS 3b.PPR 標配UPVC顯示器) | ||||||||||||
| 不銹鋼襯四氟（標配UPVC顯示器） | ||||||||||||
| 夾套型（a.蒸汽夾套 b.電加熱 c.電伴熱 d.防霜型 標配鋁合金顯示器） | ||||||||||||
| 0.6MPa | 公稱壓力 | |||||||||||
| 1.6MPa | ||||||||||||
| 2.5MPa | ||||||||||||
| 4.0MPa | ||||||||||||
| 6.3MPa | ||||||||||||
| 10.0MPa | ||||||||||||
| 基本型（無遠傳裝置） | 變送器 | |||||||||||
| UPVC內置遠傳 | ||||||||||||
| 常規鋁盒遠傳 | ||||||||||||
| 防爆鋁殼遠傳 | ||||||||||||
| 磁致伸縮遠傳 | ||||||||||||
| 無磁性開關 | 磁性開關 | |||||||||||
| 塑殼磁性開關 | ||||||||||||
| 不銹鋼磁性開關 | ||||||||||||
| 防爆磁性開關(不銹鋼防爆 .防爆接） | ||||||||||||
| 介質密度 | ||||||||||||
| 介質溫度 | ||||||||||||
| 安裝法蘭 | ||||||||||||
| 配對法蘭 | ||||||||||||
| 四氟排污閥 | ||||||||||||
